Raith EBL光刻机隔振方案
ARISMD主动隔振系统/主动式减震台/主动防震台,模块化主动隔振系统,可采用填充式安装方式,适用于大型光刻机、球差透射电子显微镜、EBL电子束曝光机.......
背景:微电子微纳米加工应用
使用单位:Infinroe

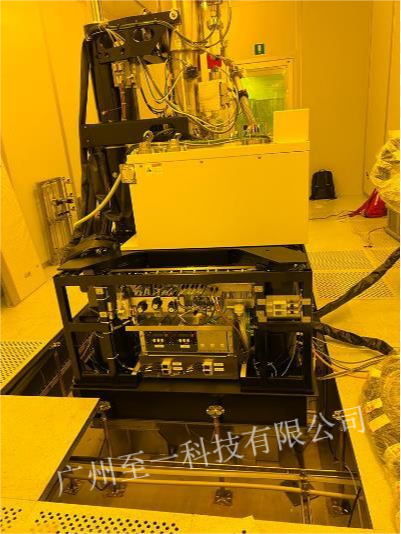

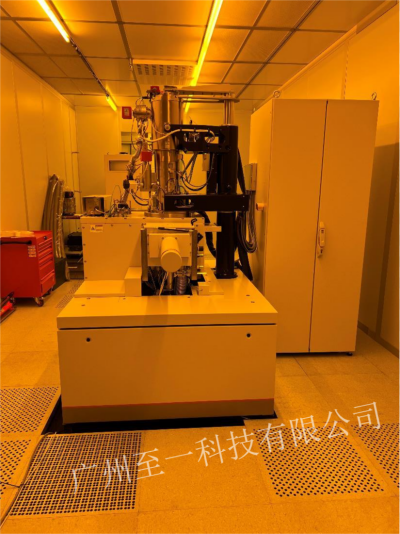

设备型号:Raith EBPG5200 Plus

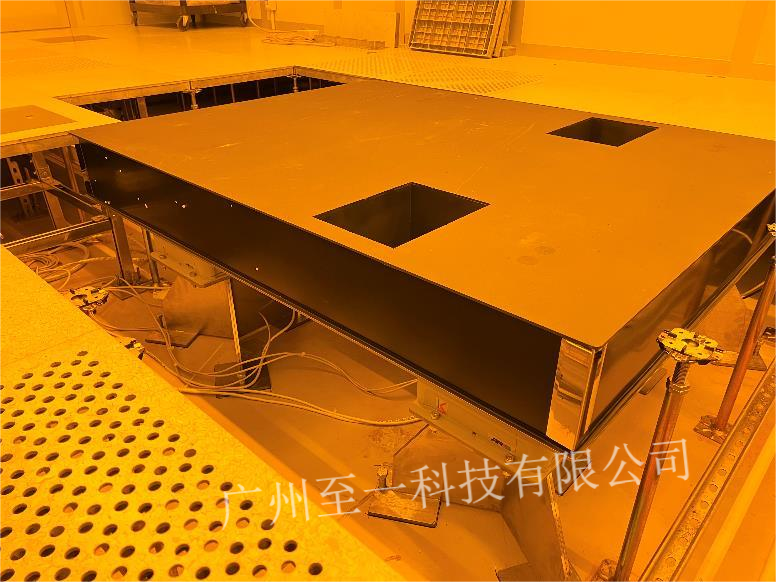

隔振方案:ARISMD1000 Pro主动隔振系统/主动式减震台/主动防震台
ARISMD Pro主动隔振系统/主动减震系统/主动防震系统
紧凑型模块化主动隔振系统,能够抵消影响超高精密设备或工具的振动,多个独立的隔振器可承受高达4000Kg的大型设备负载,安装简易灵活,无需抬高及重新校准。
主要优势:
1. 6自由度隔振
2. 0.5Hz开始隔振有效增益
3. 可变阻尼
4. 内置人工智能功能
5. 主动隔振频率范围可调整
6. 远程控制
7. 内置实时诊断工具(频谱分析仪、示波器)
8. 震动模式(可选)
应用领域:
1. 电子显微镜(SEM、TEM、FIB、EBL、DualBeam)
2. 半导体测试设备(光刻机、晶圆测试仪、电子束曝光机、CD_SEM)
3. 扫描隧道显微镜/STM、扫描探针显微镜SPM、大型原子力显微镜/AFM
4. X-Ray、CT、MPI
......
规格参数:
Model/型号 | ARISMD300 Pro | ARISMD500 Pro |
Dimensions/规格(mm)
| 230x230x75 230x270x75 | 230x230x75 230x270x75
|
Load Capacity(Kg)
| 100-300 per Isolator (Module) Number of Modules unlimited | 200-500 per Isolator (Module) Number of Modules unlimited |
Actuaotor Force/制动器力
| Vertical = 150N ; Horizontal = 75N |
Active Isolation Range/主动隔振频率
| 0.5-100Hz
|
Architecture/结构
| MVIS - Multi-layer Vibration Isolation Structure/MVIS-多层隔振结构 |
Degrees of Freedom/自由度
| 6 degrees |
Vibration Isolation Performance/性能
| ~8db gain on 1Hz ~20db gain on 2Hz |
Setting Time/响应时间
| ≤0.1 sec |
Real-Time Diagnostic Tools 实时诊断工具
| Built-in Real-Time 2 channels Oscilloscope, Real Time 2 channel Spectrum Analyzer
|
Real-Time performance adjustment 实时性能调整工具
| Adaptive Control in ALL 6 degrees of freedom in real-time. Remote Access
|
Input Voltage/电压
| AC 80-260V/50-60Hz
|
